台積電 A16 製程引領埃米時代：背面供電技術全面起飛

台積電在最新的技術論壇中詳述了 A16（1.6 奈米）製程的技術細節。這項製程預計於 2026 年下半年進入量產，標誌著半導體正式進入「埃米」尺度。A16 的最大亮點是導入了「超級電源軌（Super Power Rail）」技術，這是全球首個商業化的背面供電架構，能有效解決傳統製程中訊號線與供電線路擠壓的問題，大幅提升晶片的效能密度與穩定性。

技術層面上，A16 在相同功率下，速度可較 N2P 製程提升約 10%，而在相同速度下，功耗則可降低 20%。這對於追求極致節能的高效能運算（HPC）與資料中心處理器來說，是具備革命意義的進步。此外，台積電確認 A16 將繼續採用奈米片（Nanosheet）電晶體架構，並透過材料科學的創新，解決了超薄金屬線的電阻增加問題，展現出強大的研發護城河。

市場競爭方面，台積電此舉直接回應了 Intel 14A 與三星 SF1.4 的挑戰。雖然對手積極搶進 High-NA EUV 設備，但台積電憑藉穩定的良率與更靈活的設計法則，依然獲得了 Apple 與 NVIDIA 的首波產能預訂。隨著生成式 AI 帶動的晶片需求，A16 將成為未來兩年內全球最頂尖、單價最高的代工製程，持續推升台灣在半導體產業的霸主地位。

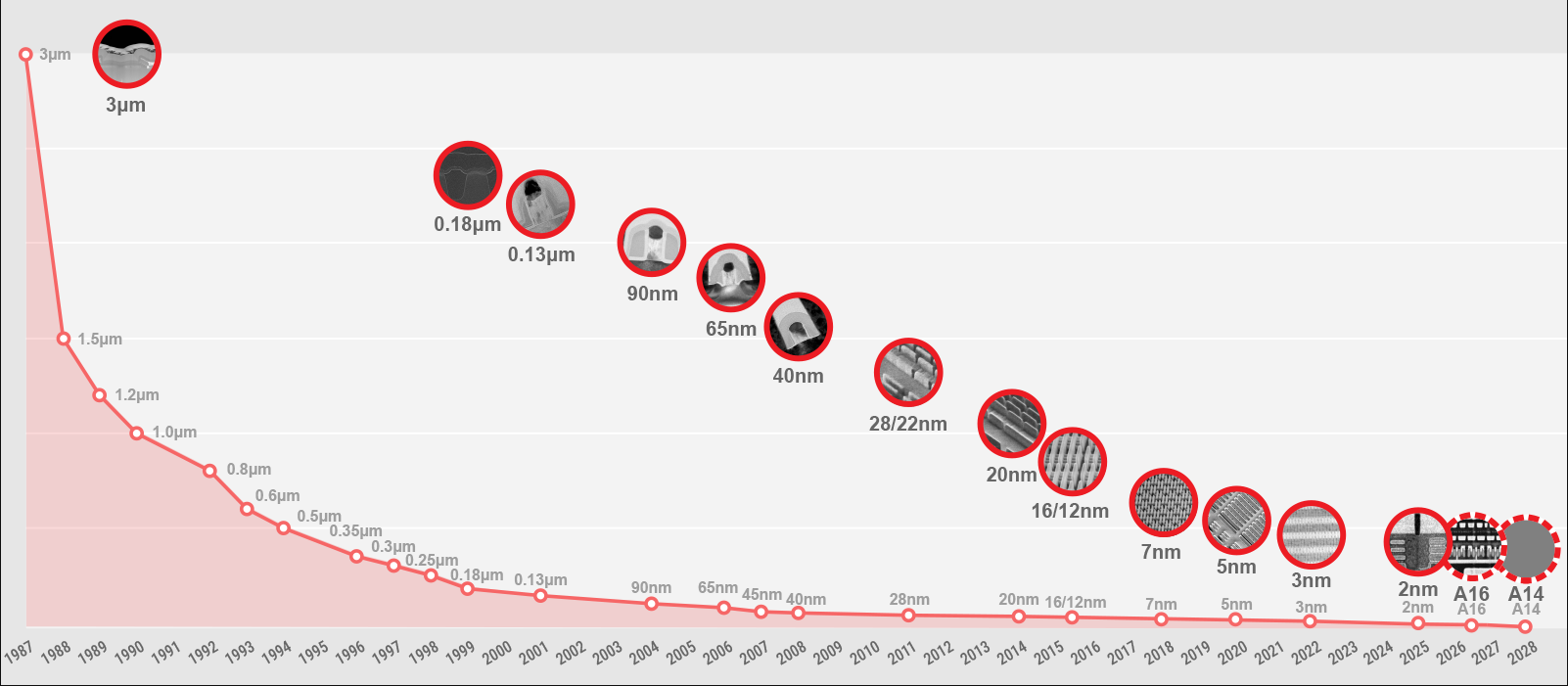

(圖片來源: 台積電官網)
