台積電完成 1.6nm A16 製程，與三星的技術差距再擴大

台積電完成 1.6 奈米 A16 製程的開發，在下一世代節點上與競爭對手三星的技術差距進一步拉開。這個節點的關鍵不只在於數字的縮小，更在於供電架構的根本改變。

要理解 A16 的技術意義，得先看晶片製造遇到的瓶頸。傳統晶片的電源與訊號線路都布置在電晶體的正面，兩者共用有限的佈線層；隨著電晶體密度持續提高，供電線路與訊號線路的競爭日益激烈——電源網路需要較粗的金屬線以降低壓降，而訊號線路則需要更多層數與更細的間距。兩者在同一空間中爭奪資源，最終形成佈線的瓶頸。

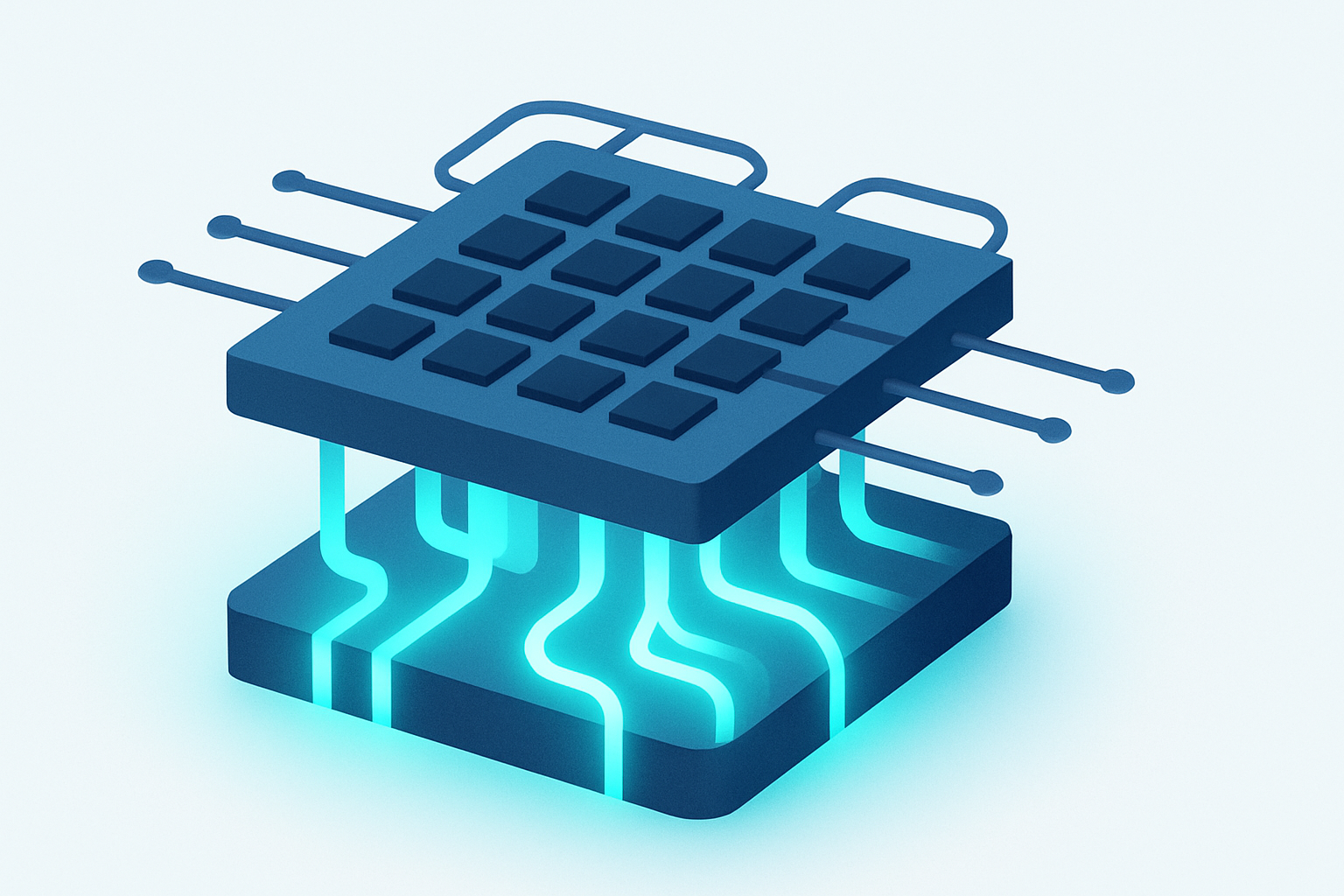

背面供電（backside power delivery）的解法是把電源網路整個移到晶圓背面。電晶體正面只保留訊號線路，佈線密度因此得以提升；同時，背面的空間允許使用更粗的電源線，降低電阻與壓降，改善供電品質與能效。這在高功率密度的 AI 加速器上尤其關鍵——當單顆晶片的功耗達到數百瓦，供電網路的損耗會直接轉化為熱與電費。

不過，這項技術的實現難度相當高。它要求把晶圓翻轉後從背面進行加工，而此時正面的電晶體結構已經完成，任何後續製程的溫度與應力都可能損害既有結構；同時，晶圓在減薄到極薄的狀態下處理，翹曲與破片的風險顯著上升。從實驗室驗證到量產良率，中間存在相當可觀的工程差距。

技術差距的擴大，對整個產業格局有實質影響。先進製程的客戶——AI 加速器、高階行動處理器與高效能運算晶片的設計業者——在選擇代工夥伴時，考量的不只是製程節點的數字，更是良率、產能與交期的綜合表現。當領先者在關鍵世代取得明確優勢，客戶的配置決策便會向其集中，形成正向循環：更多客戶帶來更多投片，更多投片加速良率成熟。

對台灣供應鏈而言，這個進展的意義沿整條鏈路擴散。背面供電需要新的設備、材料與檢測方案，而晶圓的極薄化處理則對搬運、貼合與臨時鍵合材料提出新要求。這些環節中，台系與日系業者具備既有基礎，新世代製程的導入會帶動相應的設備與材料需求。

不過，判斷市場影響仍需留意時程。製程開發完成與大量量產之間通常間隔一到兩年，期間包含客戶的設計導入、驗證與試產。真正的營收貢獻要等到客戶產品出貨才會顯現。

後續觀察重點包括：A16 的量產時程與初期良率、首批採用客戶的組成，以及競爭者在同世代節點上的推進進度。
