所羅門半導體展首度展示 FOUP 晶圓匣內全晶圓翹曲檢測技術

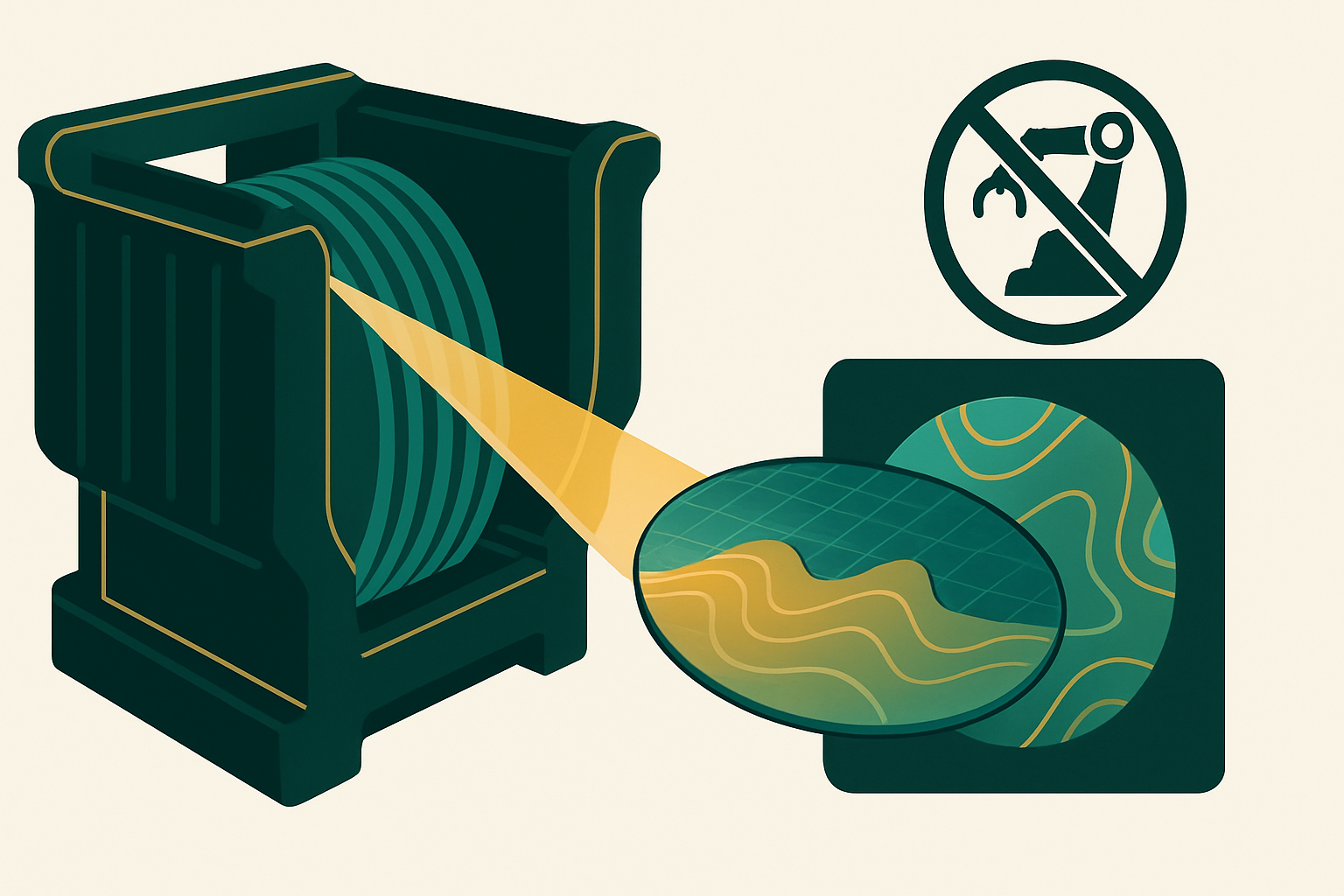

所羅門在半導體展首度展示可在 FOUP 晶圓匣內直接完成全晶圓翹曲檢測的技術，讓量測流程不需將晶圓逐片取出。這項方案針對的是先進封裝製程中越來越關鍵的翹曲控制問題。

晶圓翹曲之所以成為焦點，與先進封裝的發展直接相關。當晶圓經過多層薄膜沉積、金屬佈線與晶片堆疊，不同材料之間的熱膨脹係數差異會在晶圓上累積殘餘應力，導致原本平坦的晶圓產生彎曲。這種形變在後續的曝光對位、貼合與切割製程中會造成精度偏差，嚴重時直接影響良率。

傳統的翹曲量測有明顯的流程瓶頸。晶圓必須從承載匣中取出、放上量測平台、完成掃描後再放回，整個過程不僅耗時，且每次搬運都增加污染與破片的風險。也因為成本考量，多數產線只能採取抽樣量測，無法掌握每一片晶圓的實際狀態，異常發現的時間點往往落後於製程。

在承載匣內直接量測的思路，改變了這個取捨。若能在不取出晶圓的前提下完成全片掃描，量測就可以從抽樣提升到全檢，且不佔用額外的製程時間。這讓翹曲數據能即時回饋到製程參數的調整上，從事後的品質判定轉為過程中的製程控制。

技術上的挑戰在於量測環境的限制。承載匣內部空間狹小、晶圓間距固定，且沒有傳統量測平台的穩定支撐與光學路徑。要在這種條件下取得全片的形貌數據並維持足夠精度，光學設計與演算法補償都必須重新設計。這也是這類方案的技術門檻所在。

對台灣的設備與檢測業者而言，這類切入點具有策略意義。半導體檢測設備市場長期由國際大廠主導，正面競爭的難度極高；但在製程演進產生的新需求上，尤其是先進封裝這類仍在快速變動的領域，新方案有機會與既有玩家站在相近的起跑線。後續觀察重點在於客戶端的實測驗證與導入時程。
